XARION Laser Acoustics entwickelt und produziert einzigartige Laser-basierte Akkustiksensoren. Das membranfreie Mikrofon benutzt ein IP-geschützes Operationsprinzip: es detektiert Schall basierend auf seiner Fähigkeit die Lichtgeschwindigkeit zu verändern. Da keine mechanischen oder verformbaren Teile eingesetzt werden funktioniert der Sensor linear ohne mechanische Resonanzen. Das Mikrofon hat zusätzlich eine einzigartige Bandbreite die anderen Techniken um den Faktor 10 übertrifft.
Optisches Mikrofon
Membranfreies Optisches Mikrofon
XARION's optisches Mikrofon ermöglicht eine neuartige Echtzeit-Prozessüberwachung. Komplementär zu visuellen Verfahren kann der Sensor durch Luftultraschall kontaktfrei Prozesse überwachen.
Merkmale:
- Arbeitet ohne Membran, daher ohne mechanische Resonanzen
- Benutzbar bei sehr hohen Schalldrücken
- Frequenzbereich 10 Hz - 2 MHz (Akustik und Ultraschall)
- Dynamischer Bereich 30 - 180 dB (A) SPL
Typische zu überwachende Anwendungen im Bereich der Lasermaterialbearbeitung sind:
- Laser-Schweißen
- Laser-Pulverbettschmelzen (LPBF)
- Laser-Materialbeschichten (LMD - pulver- oder drahtbasiert)
- DED Prozesse mit hoher Geschwindigkeit (EHLA)
- Laser-Auftragsschweißen
- Laser-Texturierung oder Strukturierung
- Laser-Mikrobearbeitung
- Laser-Glasbearbeitung
Weitere Informationen über die Technologie und die Vorteile finden Sie in einem Artikel, der im Laser Technik Journal veröffentlicht wurde: Download
Weitere technische Artikel sind für folgende Anwendungen erschienen:
- Laserschweißen: Download
- Laser-Materialbeschichten (LMD) zur Erkennung von Heißrissen während und nach dem Bauprozess: Download
Das optische Mikrofon von XARION kann auch für viele andere Prozess in Ihrer Produktion verwendet werden. Insbesondere wenn Sie mit thermischer, kamerabasierter, optischer, mechanischer oder anderer Überwachungstechnik an Grenzen stoßen, kann Ihnen die Akustik wahrscheinlich helfen. Sehen Sie hier eine einfache, aber sehr eindrucksvolle Demonstration:
Datenblätter: Eta100 Ultra (80–180 dB (A) SPL) | Eta250 Ultra (50–150 dB (A) SPL) | Eta450 Ultra (30-130 dB SPL @ 50 kHz-2 MHz)
NDT System
Laser-Ultraschallscanner für die zfP

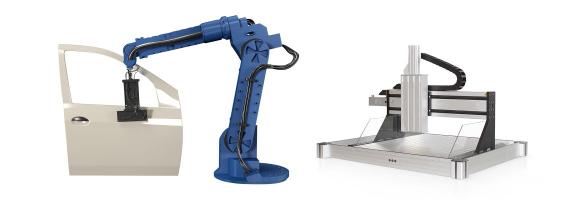

XARIONs Laser-Ultraschallscanner für die zerstörungsfreie Prüfung (ZfP) ist eine vielseitige und einfach zu bedienende, schlüsselfertige Lösung für die berührungslose Prüfung. Das akustische Signal wird mit XARIONs thermoakustischem Wandler oder mit Kurzpuls-Lasern erzeugt. XARIONs patentiertes Optisches Mikrofon detektiert, das von der Probe transmittierte oder reflektierte akustische Signal, ganz ohne den Einsatz eines Koppelmittels. Mit Hilfe von Durchschallungsprüfung oder der einseitigen (pitch-catch oder Puls-Echo) Prüfung können interne Defekte, Delaminationen und Porosität berührungsfrei detektiert werden. Das kompakte System kommt in F&E-Laboratorien sowie im Produktionsbereich zum Einsatz. Für zeitkritische Anwendungen bietet XARION auch ein Achtkanal-Arraysystem.
Merkmale:
- Schlüsselfertiges ZfP-System, inklusive Robotik und Software
- Anregung per Laser oder thermoakustischem Wandler
- Detektion mit dem Optischen Mikrofon
- A-, B-, C- & D-Scans
- Abtastrate: 25 MHz / 14 bit
- Schrittweite von 0.01 bis 5 mm, Scanrate bis zu 1600 Messungen pro Sekunde
- Spektralanalyse, patentierte kodierte Anregung
- Einfacher Export der Ergebnisbilder im BMP-Format
- Rohdaten-Export im CSV-Format
Eine kurze Einführung in die Technologie bietet folgendes Video:
sowie hier ein schönes Beispiel aus der Automobilindustrie - Berührungslose Punktschweißinspektion:
Wenn Sie tiefer in die Technologie eintauchen wollen, können Sie die folgende Publikation lesen - Materialcharakterisierung durch berührungslose Erfassung von Oberflächenwellen mit einem optischen Mikrofon: Download
Datenblatt: Laser-Ultraschallscanner für die zfP
